วิธีวาด Free Body Diagram (FBD) ให้ถูกต้อง ไม่โดนหลอก (ฉบับสมบูรณ์)

น้องๆ เคยเจอปัญหาแบบนี้ไหมครับ? อ่านโจทย์กฎของนิวตันจบปุ๊บ… นั่งนิ่งไป 5 นาที เพราะไม่รู้จะเริ่มตั้งสมการยังไง!

ปัญหาไม่ได้อยู่ที่น้องจำสูตรไม่ได้ครับ แต่อยู่ที่น้อง “วาดรูปไม่เป็น” ต่างหาก! ในวิชาฟิสิกส์ การตั้งสมการจะถูกหรือผิด ขึ้นอยู่กับภาพวาดที่เรียกว่า “Free Body Diagram (FBD)” หรือ แผนภาพวัตถุอิสระ 100% ครับ ถ้าน้องเขียนลูกศรผิดทิศ หรือลืมใส่แรงบางตัว สมการ \(\Sigma F = ma\) ของน้องก็จะพังพินาศทันที!

วันนี้พี่ตั้ว Physics Blueprint จะมาสอนวิธีวาด FBD แบบ Step-by-Step พร้อมสรุป “5 แรงพื้นฐาน” ที่ต้องเจอทุกข้อ รับรองว่าอ่านจบแล้ว น้องจะมองโจทย์กลศาสตร์ทะลุปรุโปร่งแน่นอน!

ทำความรู้จัก “5 แรงแห่งกลศาสตร์” (แก๊งลูกศรที่เราต้องวาด)

ก่อนจะเริ่มวาด น้องต้องรู้จักหน้าตาและ “ทิศทาง” ของแรงทั้ง 5 ตัวนี้ให้แม่นก่อนครับ:

1. น้ำหนัก (\(W\) หรือ \(mg\))

คืออะไร: แรงที่โลกดึงดูดวัตถุ

ทิศทาง: “ชี้ลงแนวดิ่งเข้าหาศูนย์กลางโลกเสมอ!” (ไม่ว่าพื้นจะเอียงแค่ไหน \(mg\) ก็ต้องชี้ลงตรงๆ ห้ามเฉียงตามพื้นเด็ดขาด)

2. แรงปฏิกิริยาตั้งฉาก (\(N\) – Normal Force)

คืออะไร: แรงที่พื้นดันวัตถุไว้ ไม่ให้วัตถุจมทะลุพื้นลงไป

ทิศทาง: “ตั้งฉาก (\(90^\circ\)) กับผิวสัมผัส และพุ่งออกจากพื้นเสมอ”

พื้นราบ \(\rightarrow\) \(N\) ชี้ขึ้นตรงๆ

พื้นเอียง \(\rightarrow\) \(N\) ชี้เฉียงตั้งฉากกับพื้นเอียง

3. แรงตึงเชือก (\(T\) – Tension)

คืออะไร: แรงที่เกิดจากเส้นเชือก ด้าย หรือสลิงที่ดึงวัตถุ

ทิศทาง: “พุ่งออกจากวัตถุที่เราสนใจเสมอ!” (จำไว้ว่าเชือกมีหน้าที่ “ดึง” เท่านั้น เชือกผลักวัตถุไม่ได้)

4. แรงเสียดทาน (\(f\) – Friction)

คืออะไร: แรงต้านการเคลื่อนที่ เกิดเมื่อผิววัตถุไม่เรียบ (พื้นฝืด)

ทิศทาง: “สวนทางกับทิศทางการเคลื่อนที่ (หรือทิศที่วัตถุพยายามจะไป)” ขนานกับผิวสัมผัสเสมอ

✋ 5. แรงภายนอก (\(F\) – Applied Force)

คืออะไร: แรงที่คนผลัก ดึง หรือเครื่องยนต์ขับเคลื่อน

ทิศทาง: ตามที่โจทย์สั่งเป๊ะๆ เลยครับ (ถ้าดึงเฉียงๆ ก็วาดเฉียงๆ)

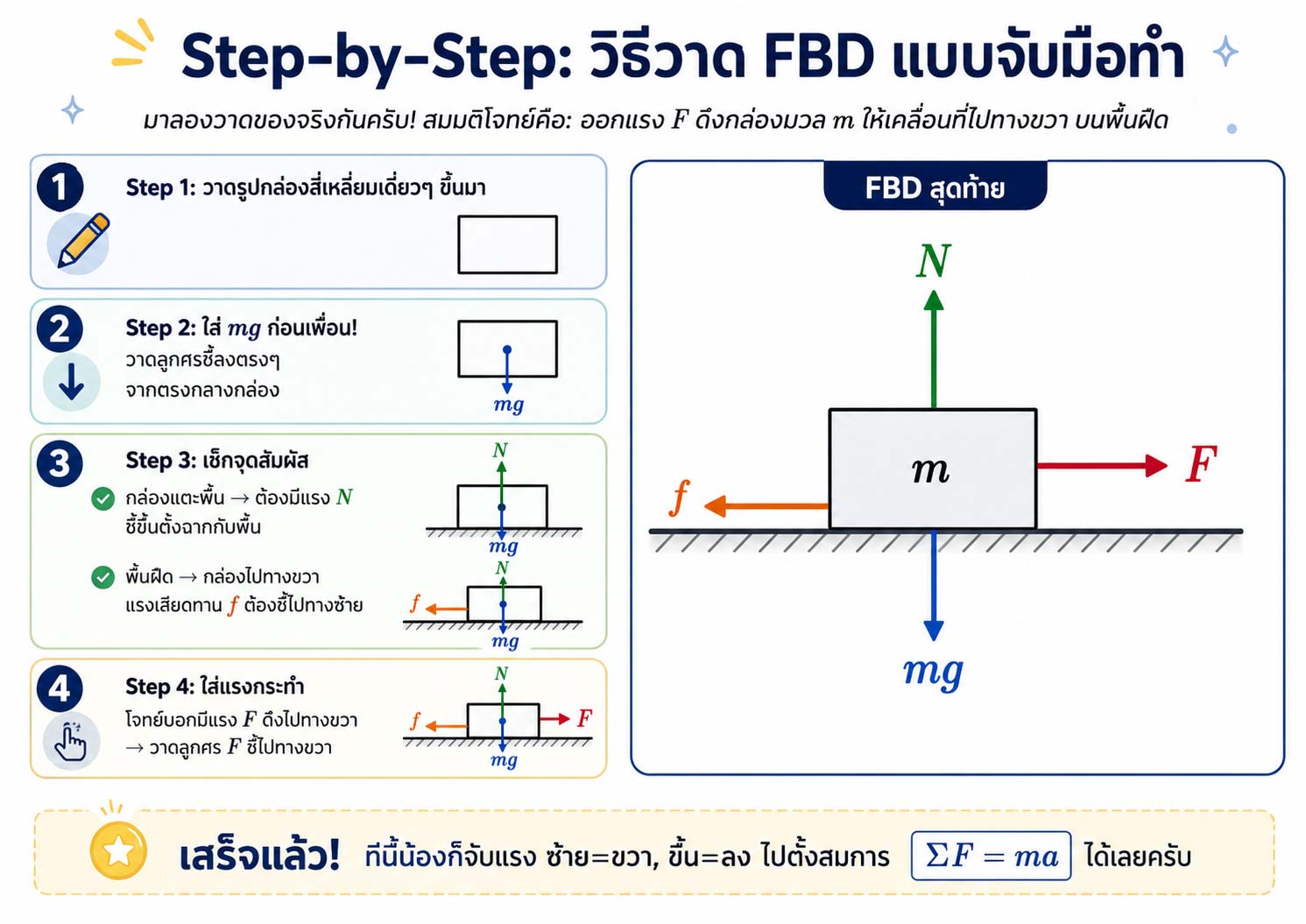

Step-by-Step: วิธีวาด FBD แบบจับมือทำ

มาลองวาดของจริงกันครับ! สมมติโจทย์คือ: “ออกแรง \(F\) ดึงกล่องมวล \(m\) ให้เคลื่อนที่ไปทางขวา บนพื้นฝืด”

Step 1: วาดรูปกล่องสี่เหลี่ยมเดี่ยวๆ ขึ้นมา

Step 2: ใส่ \(mg\) ก่อนเพื่อน! วาดลูกศรชี้ลงตรงๆ จากตรงกลางกล่อง

Step 3: เช็คจุดสัมผัส

กล่องแตะพื้น \(\rightarrow\) ต้องมีแรง \(N\) ชี้ขึ้นตั้งฉากกับพื้น

พื้นฝืด \(\rightarrow\) กล่องไปทางขวา แรงเสียดทาน \(f\) ต้องชี้ไปทาง ซ้าย

Step 4: ใส่แรงกระทำ

โจทย์บอกมีแรง \(F\) ดึงไปทางขวา \(\rightarrow\) วาดลูกศร \(F\) ชี้ไปทางขวา

เสร็จแล้ว! ทีนี้น้องก็จับแรง ซ้าย=ขวา, ขึ้น=ลง ไปตั้งสมการ \(\Sigma F = ma\) ได้เลยครับ

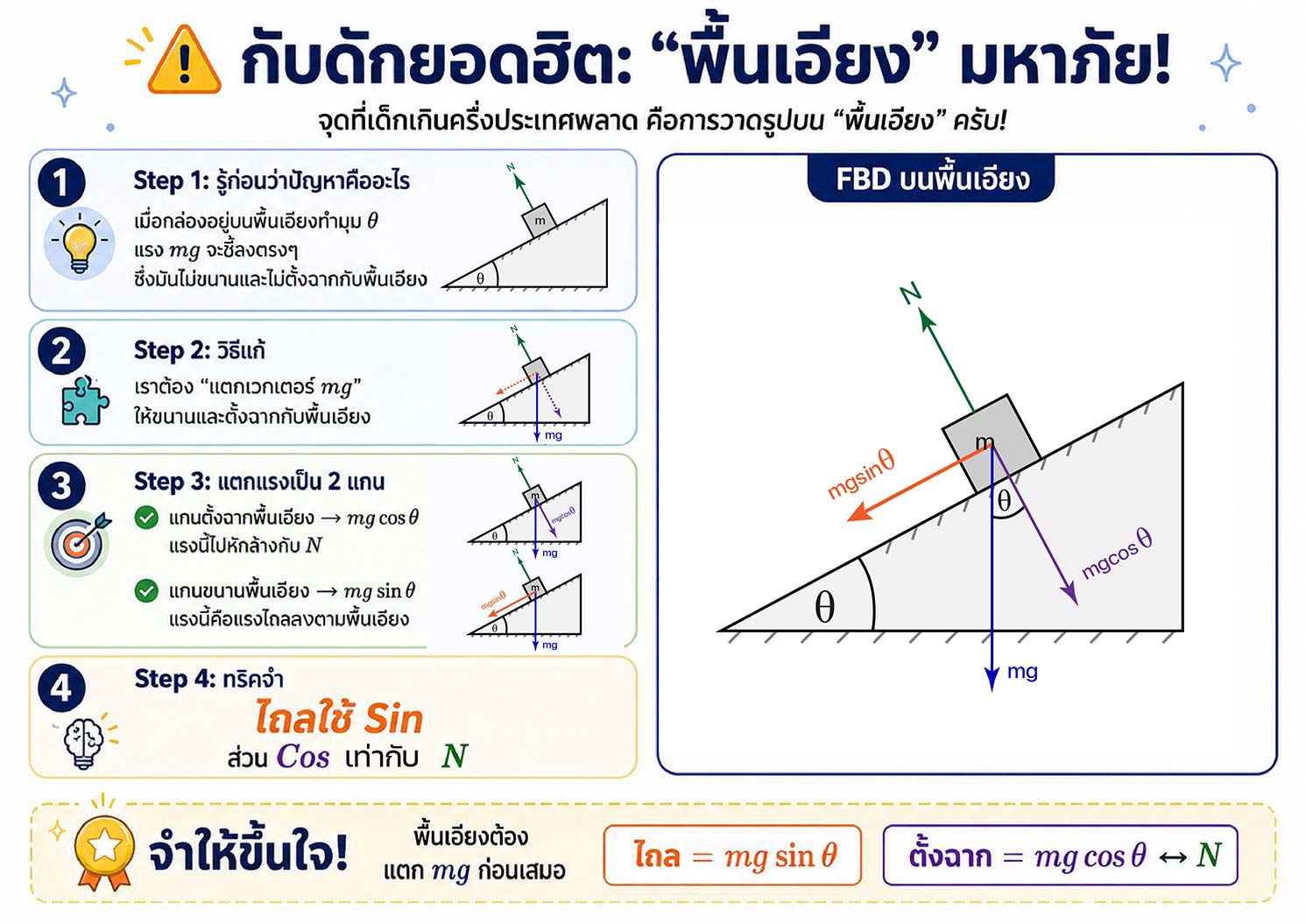

⚠️ กับดักยอดฮิต: “พื้นเอียง” มหาภัย!

จุดที่เด็กเกินครึ่งประเทศตายระเนระนาด คือการวาดรูปบน “พื้นเอียง” ครับ!

เมื่อกล่องอยู่บนพื้นเอียงทำมุม \(\theta\) แรง \(mg\) จะชี้ลงตรงๆ ซึ่งมัน ไม่ขนานและไม่ตั้งฉาก กับพื้นเอียง เราจึงตั้งสมการไม่ได้!

วิธีแก้ (คาถาพื้นเอียง): เราต้อง “แตกเวกเตอร์ \(mg\)” ให้ขนานและตั้งฉากกับพื้นเอียงครับ!

แกนตั้งฉากพื้นเอียง: แตก \(mg\) ได้เป็น \(mg \cos\theta\) (แรงนี้จะไปหักล้างกับแรง \(N\))

แกนขนานพื้นเอียง (แรงไถล): แตก \(mg\) ได้เป็น \(mg \sin\theta\) (แรงนี้คือตัวการที่ทำให้กล่องลื่นไถลลงมา)

ทริคจำจากพี่ตั้ว: “ไถลใช้ \(Sin\) … บินไม่ได้ใช้ \(Cos\) (ไปเจ๊ากับ \(N\))”

พี่ตั้วชี้เป้า: ฝึกวาดให้คล่อง ก่อนลงสนามสอบจริง!

น้องๆ ครับ การวาด FBD เป็นทักษะที่ต้อง “ฝึกทำด้วยมือตัวเอง” ถึงจะจำฝังใจครับ ถ้าน้องวาดรูปผิดตั้งแต่แรก ต่อให้เก่งเลขแก้สมการเก่งแค่ไหน คะแนนก็เป็น \(0\) ครับ!

ถ้าน้องอยากได้เทคนิคการวาด FBD ในสถานการณ์แปลกๆ เช่น รอกพวง, มวลผูกติดกัน 3 ก้อน หรือมวลวางซ้อนกัน (โจทย์สุดฮิต A-Level) พี่ตั้วขอแนะนำ คอร์สฟิสิกส์ ม.4 เทอม 1 ของ Physics Blueprint ครับ พี่จะพาน้องวาดแผนภาพทีละเส้น แตกแรงทีละมุม พร้อมเฉลยข้อสอบเก่าที่ชอบเอาเรื่องทิศทางมาหลอกเด็ก รับรองว่าเรียนจบแล้ว มองโจทย์ปุ๊บ ภาพ FBD ลอยขึ้นมาในหัวปั๊บ!

FAQ: 5 คำถามยอดฮิต เรื่องการวาด Free Body Diagram

Q1: แรง \(N\) ต้องเท่ากับ \(mg\) เสมอไปไหมครับ?

ตอบ: “ไม่เสมอไปครับ! (นี่คือข้อผิดพลาดอันดับ 1 เลยนะ)”

\(N = mg\) เฉพาะตอนที่วัตถุวางบนพื้นราบ และไม่มีแรงอื่นมากดหรือดึงในแนวดิ่ง

ถ้าวางบนพื้นเอียง \(\rightarrow N = mg \cos\theta\)

ถ้ามีคนกดทับลงไปบนกล่องเพิ่ม \(\rightarrow N\) จะต้องรับภาระหนักขึ้น กลายเป็น \(N = mg + F_{กด}\) ครับ

Q2: แรงหนีศูนย์กลาง (\(F_c\)) ต้องวาดลงไปใน FBD ไหม?

ตอบ: “ไม่ต้องวาดครับ!” แรงสู่ศูนย์กลางหรือแรงหนีศูนย์กลาง ไม่ใช่แรงที่มีอยู่จริงตามธรรมชาติ แต่มันคือ “ผลลัพธ์” ของแรงอื่นๆ มารวมกัน (เช่น แรงเสียดทาน หรือ แรงตึงเชือก) เวลาวาด FBD ให้วาดแค่แรงที่มีคนกระทำ หรือเชือกดึงจริงๆ เท่านั้นครับ

Q3: ถ้ามีกล่อง 2 ใบผูกติดกัน (A กับ B) ต้องวาด FBD ยังไง?

ตอบ: กฎเหล็กคือ “ต้องแยกวาดทีละก้อนครับ” วาดก้อน A 1 รูป และวาดก้อน B 1 รูป ห้ามเอาแรงของก้อน A ไปใส่ในรูปของก้อน B เด็ดขาด (ยกเว้นแรงตึงเชือก \(T\) ที่เชื่อมระหว่างกัน ซึ่งจะมีขนาดเท่ากันแต่ทิศชี้ออกจากก้อนใครก้อนมันครับ)

Q4: แรงปฏิกิริยา (Reaction) ในกฎข้อ 3 ของนิวตัน ต้องวาดลงไปไหม?

ตอบ: วาดเฉพาะแรงที่ “กระทำต่อวัตถุก้อนนั้น” ครับ! เช่น ถ้าเราดึงกล่อง แรงปฏิกิริยาคือกล่องดึงเรากลับ แรงนี้กระทำกับ “ตัวเรา” ไม่ใช่กล่อง ดังนั้นใน FBD ของกล่อง เราจะไม่วาดแรงที่กล่องดึงเราครับ (ตบมือข้างเดียวไม่ดัง แต่เวลาวาดรูป ให้มองแค่มือข้างเดียวครับ)

Q5: ทิศทางของแรงเสียดทาน (\(f\)) ดูยังไง ถ้าวัตถุยังไม่ขยับ?

ตอบ: ให้ดูว่า “ถ้าไม่มีความฝืด วัตถุจะลื่นไปทางไหน” แรงเสียดทานจะชี้สวนทางกับทางนั้นเสมอครับ! เช่น วางกล่องบนพื้นเอียง ถ้าลื่นมันจะไถลลงมาข้างล่าง ดังนั้นแรงเสียดทาน \(f\) ต้องชี้ชึ้นไปตามพื้นเอียงเพื่อรั้งกล่องไว้ครับ

(บทความโดย: พี่ตั้ว Physics Blueprint)
